SONYコンデジ「Cyber-shot DSC-U40」修理編

以前の記事で紹介した「AltPen」を使って、
ずっと前からやろうと思っていた修理を行いたいと思います。

今回修理するものは、今から約16年前(2003年)に発売れたデジカメです。

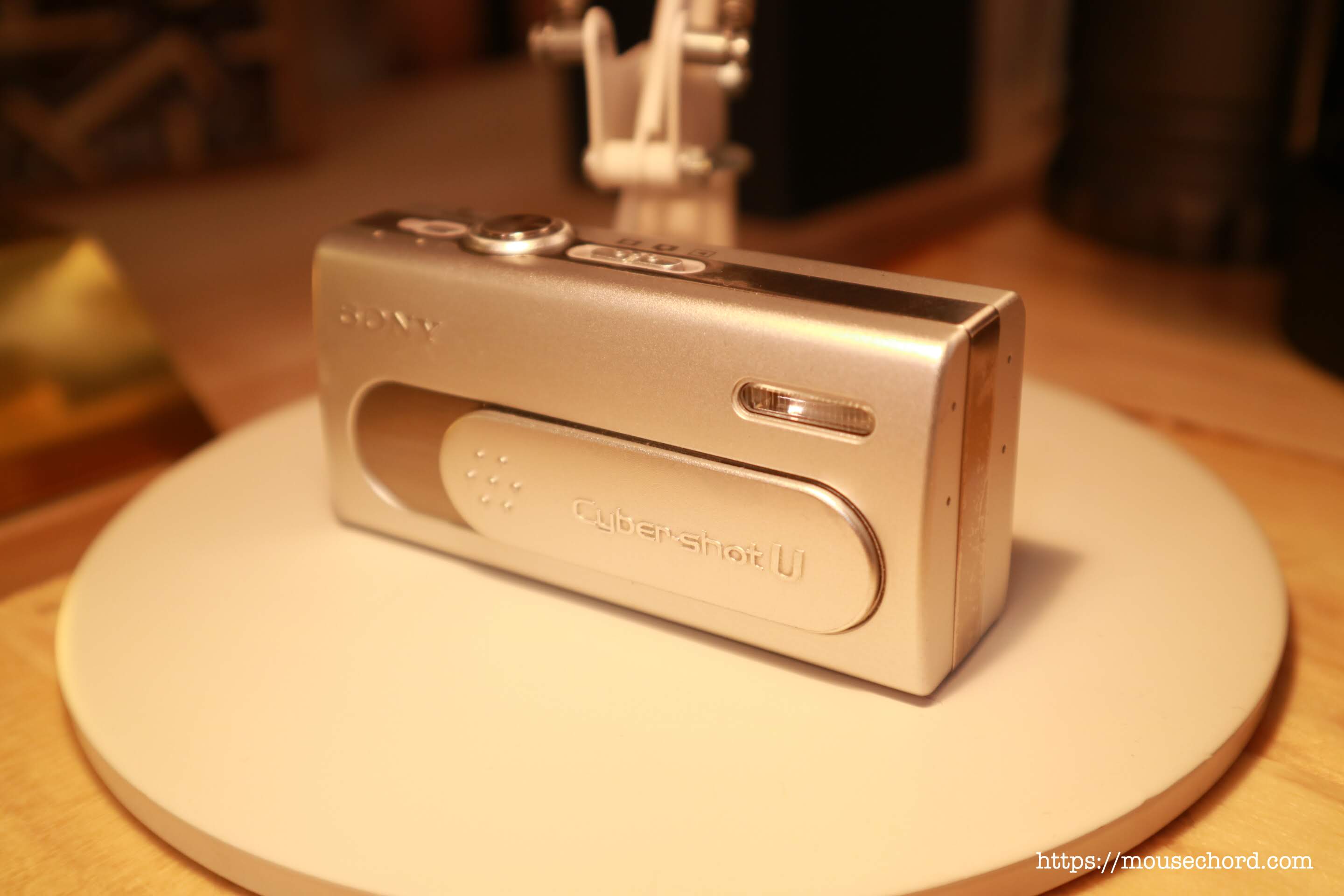

知っている人はいるのでしょうか…「Cyber-Shot U40
今見てもとてもコンパクト設計ですね!

Cyber-shot U-40

購入の経緯は1年以上前にハードオフで、
ジャンク品で「500円」で売られていました。
SONYコンデジ「Cyber-shot DSC-U40」修理編

コンパクトさに惚れて購入しましたが、
再生モードで起動できるものの、
SONYコンデジ「Cyber-shot DSC-U40」修理編

カメラモードにすると、
すると画面が表示されず電源すぐに落ちてしまう。まさにジャンク品。
SONYコンデジ「Cyber-shot DSC-U40」修理編

このCyber-U40ですが、
CCDの不良により当時リコールがかかっていたそうです。
SONYコンデジ「Cyber-shot DSC-U40」修理編

今から16年前の商品なので、今更修理に出すこともできず。
CCD部分のパーツも存在しません。

そこでCCDカメラモジュールに問題のない、
同じ型番のものをオークションで探していました。

探すこと約1年以上。
同じくジャンク品で出品されいたので購入しました。
SONYコンデジ「Cyber-shot DSC-U40」修理編
ジャンクの原因は、
モニターの不良ということでした。

撮影はたまにできるが、モニターが映らないため確認できず。
PCに接続すれば撮影はできているということで、
900円程度でゲットすることができました。

カメラモジュール移植作業

さっそくアルトペンを用いて、
カメラモジュールの移植作業を行なっていきます。
SONYコンデジ「Cyber-shot DSC-U40」修理編


まずは、
本体の底の部分のネジを取外していきます。
SONYコンデジ「Cyber-shot DSC-U40」修理編


次に電池を入れる部分の蓋を開けて、
そこにもネジがあるので取外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編


ネジが外れると、
両側のボディが簡単に取り外せます。
SONYコンデジ「Cyber-shot DSC-U40」修理編


あとは本体のレンズカバー側についている
配線を取外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編


底の部分はツメがかかっているので、
壊さないようにマイナスドライバか何かで外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編


次に底の部分をめくると、
鉄板が固定されているのでこちらも取外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編

ネジで固定されているので、
ネジを外すと簡単に取り外せました。
SONYコンデジ「Cyber-shot DSC-U40」修理編

SONYコンデジ「Cyber-shot DSC-U40」修理編


次に鉄板の底に隠れていた
カメラモジュールとつながっている部分を取外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編


次にカメラモジュールとモニターの接続部分を取外します。
SONYコンデジ「Cyber-shot DSC-U40」修理編


最後にカメラモジュールの反対側に、
モニター部分を繋げているツメを割らないように取外せばOK。
SONYコンデジ「Cyber-shot DSC-U40」修理編


なんとか、
カメラモジュールの取外しできました。
SONYコンデジ「Cyber-shot DSC-U40」修理編

あとは、
同じような手順で撮影できない方のU-40も取外して
カメラモジュールだけを交換して元に戻せば作業完了です。

撮影モード復活

撮影モードにしたまま電源を入れると、
すぐに電源がダウンしていましたが…なんと復活しました!奇跡
SONYコンデジ「Cyber-shot DSC-U40」修理編


Cyber-shot U-40
実際に撮影したものがコチラです。
SONYコンデジ「Cyber-shot DSC-U40」修理編

SONYコンデジ「Cyber-shot DSC-U40」修理編

SONYコンデジ「Cyber-shot DSC-U40」修理編

いかがでしょうか?
200万画素とは思えないクオリティです。

修理Review(YouTube)

総評

3年越しにようやく
SONY Cyber-shot U-40」を復活させることができました。
すごく嬉しいですね。

200万画素なので画像はどうなのかな?なんて思っていましたが、
まだまだ現役で活躍してくれそうです。
